| 經過世界各地的苛刻環境的測試,Minitrase 土壤水分監測系統，可適合不同的類型的土壤，如熱帶、干旱地區、鹽堿地帶，可靠性已經得到證明。因?yàn)槠洳捎酶呙}沖信號，采用步進式的脈沖方法，土壤水分的測量范圍是0－100％，精度±2％，其也能測量鹽堿地帶的土壤含水量。以下 為 Minitrase 的詳細介紹，附有應用實例介紹。 |  | ||||||||
| 一、 主要功能 | |||||||||
? 采用時域反射技術（TDR）來測量一定體積的土壤或其他介質的含水量 ? 采用步進式脈沖法進行測量，是TDR測量的國際標準 ? 測定可在15秒內完成，可以立刻讀數，也可貯存?zhèn)湟院笫褂?/span> ? 測定可以通過手工操作，也可編程，使之自動操作和儲存 ? 可通過RS232接口與電腦相連，下載儲存的圖表和數據 ? 可選多通道測量,可監測不同剖面的含水量 ? 可以進行多通道長期監測，最多可以同時連接256個波導管進行連續監測 ? 非常便攜，特別適合于現場快速測量 ? 多種波導管可供選擇，內置標準曲線且可定制 ? 電池更換方便 | |||||||||
| 二 、 技術指標 | |||||||||
? 原理：TDR原理，測量一定體積的土壤或其他介質的含水量 ? 測量范圍： 0-100% ? 測量精度：測定范圍的±2％，使用標準波導探頭連接器還可以提高精度 ? 操作溫度：0-+45℃ ? 電池提供：內置鎳鉻電池（1.2Ah，充電時間30-45min），或外接交流電，或外接12V直流電 ? 連接端口：BNC端口，用于連接波導管 ? 電源端口：8針電源，插頭DIN ? 標配內存：256KB ? 測定速率： 15秒/次，可立刻讀數，也可貯存?zhèn)湟院笫褂?/span> ? 脈沖類型：步進式脈沖法 ? 波導管類型：直插式、可埋式和Slammer重型波導管 ? 總線類型：即插即用 ? 包裝設計：便攜式設計 ? 防護等級：鋁防水外殼 | |||||||||

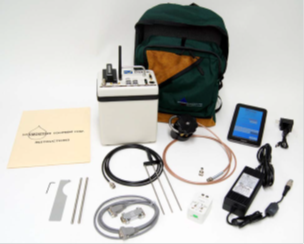

| 三、 標準配置（6050X3K5B） | |||||||||
? MiniTrase 主機(6050X3) ，內含 Mulitiplexer card (6022) ? 安卓平板（6911ANT07B ） ? U盤，內有wintrase和安卓平板到電腦的軟件（8009AN） ? 標準波導管連接器(6005L2) ? 15cm長波導管連接器一套（2根） (6008L15) ? 藍牙功能模塊（集成在主機內） ? 從MiniTrase到電腦的連接器纜線（MEZ036） ? MiniTrase的電源供應單元（6051V100/240） ? MiniTrase 背包（6031） ? MiniTrase 操作說明書（0898－6050X3K1） ? 文字代碼說明書（0898－60503LC－1） | |||||||||
| 四、 野外長期監測配置方案 | |||||||||
? MiniTrase 主機(6050X3) ，內含 Mulitiplexer card (6022) ? 安卓平板（6911ANT07B） ? U盤，內有wintrase和安卓平板到電腦的軟件（8009AN） ? 標準波導管連接器(6005L2) ? 15cm長波導管連接器一套（2根） (6008L15) ? 藍牙功能模塊（集成在主機內） ? 從MiniTrase到電腦的連接器纜線（MEZ036） ? MiniTrase的電源供應單元（6051V100/240） ? MiniTrase 背包（6031） ? MiniTrase 操作說明書（0898－6050X3K1） ? 文字代碼說明書（0898－60503LC－1） ? 多路控制板機箱 6020B01/ 6020B05/ 6020B017 ? 16通道TDR轉換板 6021C16 ? 標準埋藏式波導管可選配 6005L2 （可多選，監測不同剖面） ? 鍍層防腐蝕型（高鹽堿地土壤）6005CL2 （可多選，監測不同剖面） ? 微型埋藏式波導管 6111 （可多選，監測不同剖面） ? 增長纜線（10 m） 6006L10 (2-40m 可選) ? 太陽能電板 （選配，野外長期無人監管可選配） ? 太陽能板連接電纜 （選配，野外長期無人監管可選配） ? 移動通訊部件 （野外長期無人監管可選配） | |||||||||
| 五、 可選波導管和波導管連接器 | |||||||||
| 6002F1波導管連接器 |  | ||||||||
包括在系統中的6002F1波導管連接器（0.71 kgs），提供一種插波導管進入土壤的強健且靈活的方法。旋轉多節把手去打開和鎖上連接器上的波導管，使波導管能快速而容易的進行轉換。根據波導管的不同長度，它允許快速進行多重通道測量。波導管也可被永久安裝在土壤中，以便于僅通過簡單地從傳感器到波導管，而不會由于重復地插入傳感器擾動土壤，進行同一地點的周期性測量。校準塊可用于在安裝過程中幫助維持適當?shù)牟▽?dǎo)管空間，在插入長的波導管時特別有用。波導管的長度從15 cm到70 cm分別按順序排列。 | |||||||||
| 6002F1標準波導探頭連接器的波導探頭 |  | ||||||||
6008L15 波導探頭（15 cm） 6008L45 波導探頭（45 cm） 6008L60 波導探頭（60 cm） 6008L70 波導探頭（70 cm） 6008CL15 帶塑套的波導探頭（15 cm） 6008CL30 帶塑套的波導探頭（30 cm） 6008CL45 帶塑套的波導探頭（45 cm） 6008CL60 帶塑套的波導探頭（60 cm） 6008CL70 帶塑套的波導探頭（70 cm ） | |||||||||
| 6005L2埋藏式波導管 |  | ||||||||
| 6005L2埋藏式波導管（0.17 kgs），設計用于永久性安裝在土壤中，可以在土壤剖年的任何深度進行測量。波導管管是20 cm長，直徑為1/8“（0.3 cm）的不銹鋼棒。埋藏式波導管也可用于空間有限的輕型敷物便攜式使用。各種長度的增長纜線可以用于從一個中心位置去連接和控制多重通道波導管。 | |||||||||
| 6005CL2有涂層可埋藏式波導管 |  | ||||||||
| 6005CL2有涂層可埋藏式波導管（0.19 kgs），設計用在當土壤中有鹽分或化學物質的存在，使準確的測量變得很困難時。中心波導管棒包被著一層可減少信號損失并且允許在困難的條件下進行測量的專門塑料。 | |||||||||
| 6101 Slammer | |||||||||
| 6101 Slammer（3.97 kgs）是設計在崎嶇田間使用的重型波導管連接器。它設計用在插波導管進入堅硬，干燥且緊實的土壤中時，使在多重通道的測量變得舒適和容易?？刹鹦兜?.5 lb滑錘可用于在困難的條件下插波導管。波導管的長度從20 cm到60 cm分別按順序排列。 | |||||||||
| Slammer重型波導探頭連接器的波導探頭 |  | ||||||||
6009L20 重型波導探頭（20 cm） 6009L30 重型波導探頭（30 cm） 6009L40 重型波導探頭（40 cm） 6009L50 重型波導探頭（50 cm） 6009L60 重型波導探頭（60 cm） | |||||||||
| 6102鏜孔連接器 | |||||||||
| 6102鏜孔連接器（1.36 kgs）是一重型波導管連接器，與Slammer相似，但沒有Trase把手。鏜孔連接器有一螺紋接頭，允許標準的1英寸有螺紋管被旋進頭，引導探測器向下進入鏜孔。標準3英寸管可被用作一落錘去驅動探測器進入土壤。纜線長度必須按時間順序指定。 | |||||||||
| 6102鏜孔連接器的波導探頭 |  | ||||||||
6009CL20 重型波導探頭（20 cm） 6009CL30 重型波導探頭（30 cm） 6009CL40 重型波導探頭（40 cm） 6009CL50 重型波導探頭（50 cm） 6009CL60 重型波導探頭（60 cm） | |||||||||
| 6111可埋藏式波導管 | |||||||||
| 6111可埋藏式波導管（0.13 kgs）是設計用在近地面的淺層測量和實驗室土柱的測量。棒8 cm長，在外棒之間有2.5 cm的距離。 | |||||||||
| 六、 附件 | |||||||||
| 連接線 |  | ||||||||
6006L02 增長纜線（2 m） 6006L05 增長纜線（5 m） 6006L10 增長纜線（10 m） 6006L15 增長纜線（15 m） 6006L20 增長纜線（20 m） 6006L25 增長纜線（25 m） 6006L30 增長纜線（30 m） 6006L35 增長纜線（35 m） 6006L40 增長纜線（40 m）
6010 安裝工具（6008系列波導管連接器，在干燥或緊實土壤中用于協助插入波導管連接器棒） 6012 校準塊（6008系列波導管連接器，當插入波導管在土壤中時，維持波導管棒正常的空間位置） 6101-4000 Slammer校準塊（6009系列波導管連接器，當插入波導管在土壤中時，維持波導管棒正常的空間位置） | |||||||||
| 多點監測模塊 | |||||||||
6020B01 多路控制板機箱 ：16個通道，可插接1個16通道控制板 6020B05 多路控制板機箱 ：76個通道，可插接5個16通道控制板 6020B17 多路控制板機箱 ：256個通道，可插接16個16通道控制板 6021C16 16通道TDR控制板 ：可連接和控制16個埋入式波導探頭 6022 多路控制板：控制多通道控制插板的測定功能 | |||||||||
