Noggin plus 1000 地質雷達地下成像儀

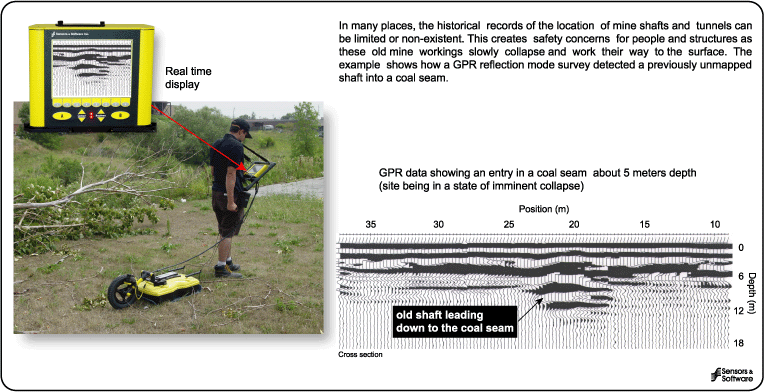

Noggin plus 1000增強型地下成像儀是加拿大探頭與軟件公司(SSI)研制和生產的新一代地質雷達系統（俗稱地下B超）。該系統是利用高頻電磁波的反射來確定地下目標體的位置與埋深。該系統測試方便、操作簡單，配置輕便適合不同測試場地，測試結果直觀明了，可現場確定目標體的位置和埋深，數據存儲為數字格式和圖片格式兩種，可用后處理軟件進行數據處理。
GPR地質雷達 可快速圈定地下污染范圍，有效監測污染處置程度。污染可能來自鹽堿、瀝出物、碳?xì)浠衔?，或者其它有機物（VOC），因這些物質的導電率高，易吸收雷達電磁波，故通過地質雷達探測，觀察和分析雷達波圖像中地質雷達信號缺失的范圍，確定污染處置前地下污染的范圍或污染處置后污染區的縮小程度。
|

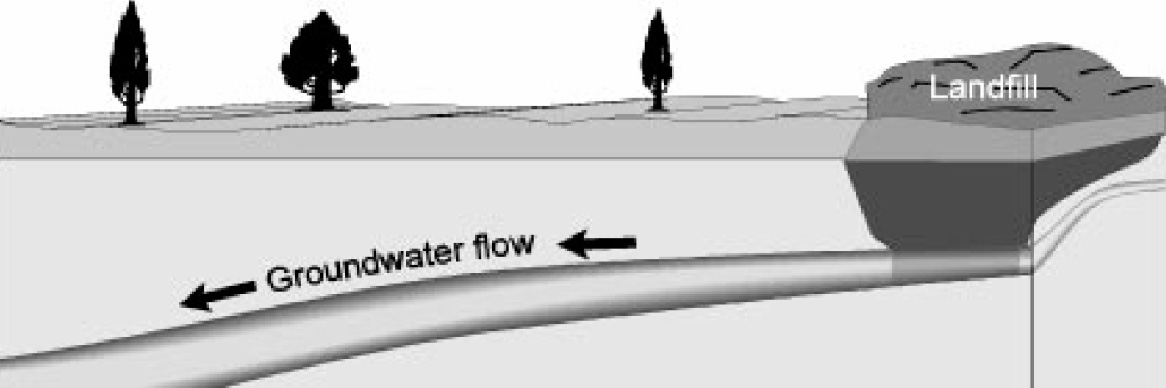

| 案例： 加拿大安大略省一市政垃圾填埋場污染范圍探測 污染物由填埋場滲漏到地下，通過地下水傳輸擴張；通過pulseEKKO 地質雷達探測，得知污染物的污染范圍和污染深度，為優化選擇用于監測與處置污染的水井位置提供依據。 |
|
應用一：使用pulseEKKO GPR50 MHz天線，探測土壤的污染面積. |

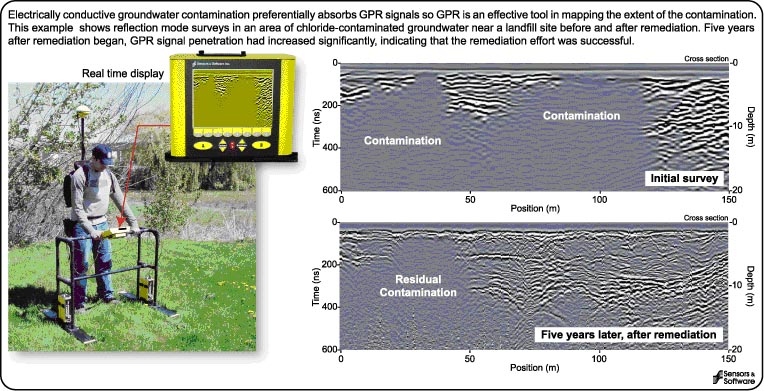

| 雷達圖像1為探測的pulseEKKO 地質雷達圖像。從圖可以看出地質雷達信號缺失的范圍很大，信號缺失（被吸收）的范圍為污染區域 |
| 雷達圖像2為經過五年的處置后，在同一位置的pulseEKKO 地質雷達圖像。因污染物的減小或消失，雷達電磁波被吸收的范圍大大萎縮，圖像變得清晰透明，有效反映了污染的處置程度。 |
|

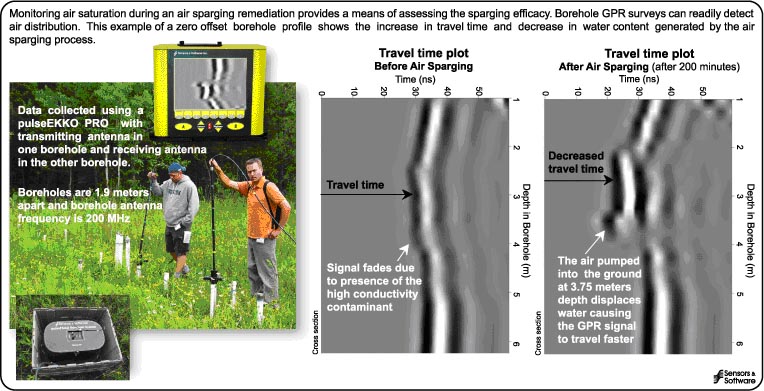

應用二：用地質雷達（GPR）實時間隔性測量，環保部門并同時有效的開展應急補救措施。 |
技術指標
尺寸30X15X11cm
重量:2.3Kg
功耗:8W, 12V@0.7A DC
系統特征參數>160dB
天線頻率范圍500~1500MHz
可定義深度窗口0.5、1、2、4m
采集速率100,000 samples/s
數據輸出PCX 格式: 數字圖像或pE 數據格式
DVL 輸出格式:16位原始數據
運行環境溫度:-40℃~+40℃
環境標準:IP67
系統配置:
1)Noggin plus1000 with Smart Handle 智能桿增強型地下成像儀
包括：
*Noggin plus 1000
增強型主單元 天線頻率：1000MHz
*Digital Video Logger
數字影像記錄儀
*Odometer Wheel 里程輪
*Smart Handle 智能桿
*Battery 電池
*Battery Charger 充電器
*Plus data collecting 增強型數據采集軟件
2)Optional Pars 可選軟件
*EKKO_VIEW 標準版后處理軟件
*EKKO_VIEW Deluxe 擴展版后處理軟件
*EKKO_3D 三維軟件
*EKKO_Mapper 深度切片軟件
