主要功能

魚類和其它水生動物調查

l  數量和密度

l  行為與空間分布

l  個體大小和生物量推算

l  種群結構推算

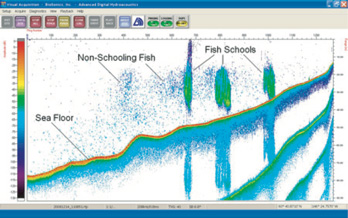

                       魚類回波信號

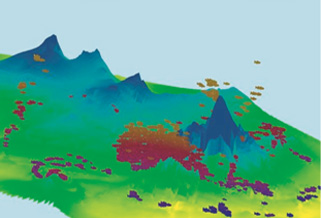

                GIS制圖（魚類分布）

沉水植被調查

l  百分比或者總的覆蓋度

l  空間分布

l  冠蓋高度

l  生物量推算

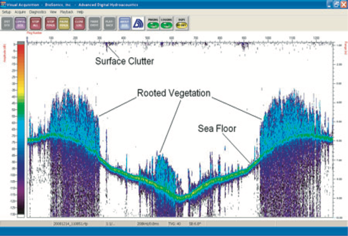

                     沉水植物回波信號

                  GIS制圖（植物分布）

水深測量和底質分類研究

l  水體深度

l  底質類型（巖石、沙子、軟泥等）

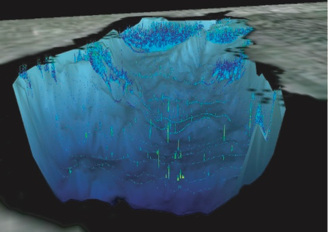

l  水深繪圖

l  沉積物厚度指示

                      底質回波信號

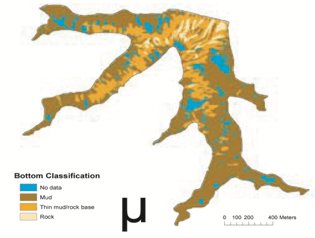

            GIS制圖（底質分類及分布）

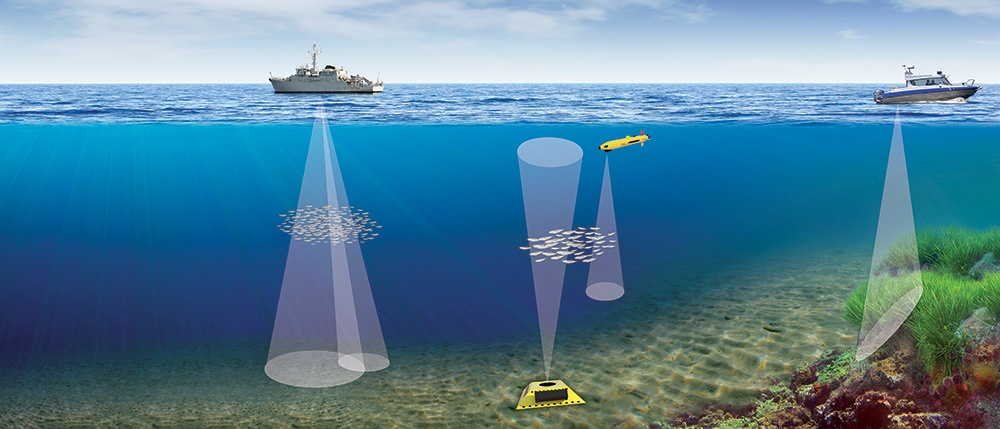

應用領域

技術參數

l 漁業資源調查、魚類行為與生態學研究

l 其它水生動物調查研究

l 沉水植被時空分布、生物量、覆蓋度等研究

l 水深測量和水下地形研究

l 水體底質分類研究和調查

主要特性

l 多線程（通道）技術——一臺主機可操控多達10個換能器工作

l 配置差分GPS

l 可實時顯示水深和航行速度

l 可配置方位傳感器

l 市場上率先推出沉水植被和底質分類軟件BioSonics Visual Habitat

l 兼容EchoView, Sonar 5, QTC Impact等第三方聲學數據分析軟件

l    可自動從Google, Bing, Open Street等地圖服務器下載地圖

l 波束類型：分裂波束或單波束

l 換能器頻率：38, 70,120,200,420和1000kHz

l 信號類型：數字信號

l 通過NMEA0183協議實時顯示水深和航速

l 回聲檢出限：-140dB

l 動態范圍：大于160dB

l 脈沖頻率：0.01-30次/秒可調

l 脈沖寬度：0.1-1.0毫秒可調

l 探測距離：0-2000米

l 電纜長度：標配7.5米，（7.5-275米可選）

l 功耗：30W

l 適配電源：11-14V直流電或90-264V交流電

尺寸及重量

l 主機：49×39×19cm，9kg

l 換能器：

200, 400, 1000kHz：直徑18cm，高17cm，4kg

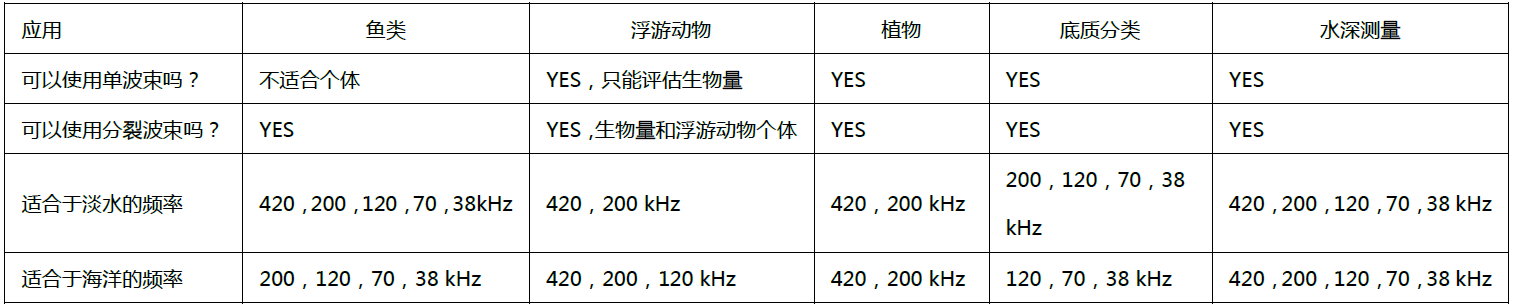

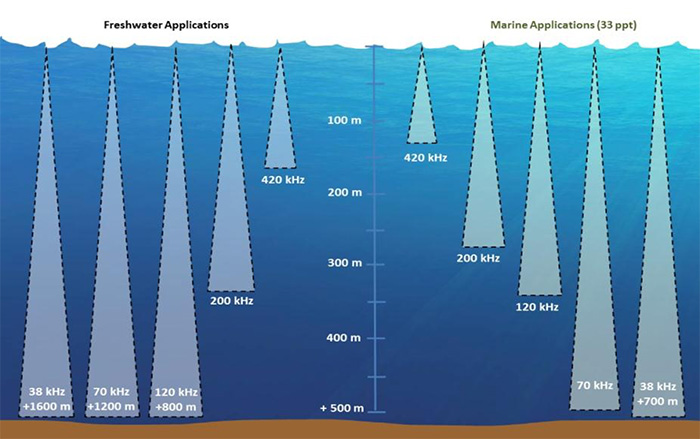

l   高頻（如420kHz）更適合于小的“目標”和近距離探測

l   低頻（如38kHz ＆ 70kHz）更適合于大的“目標”，海洋環境和遠距離探測。

l   分裂波束的換能器用于計數和追蹤個體目標，并且確定精確的目標聲學強度用于測量目標大小

l   單波束和分裂波束換能器都適合水深測量、底質分類，以及魚類和浮游動物聚類、沉水植物數據的采集

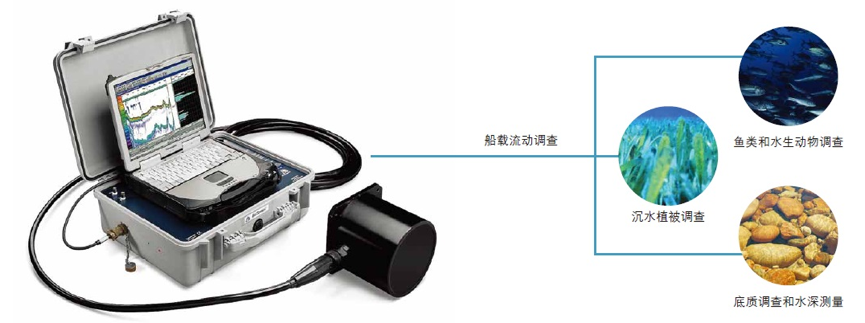

一個完整的DT-X回聲探測系統的配置主要包括如下部件：

必選配置

               主機系統

                 數字換能器

                      數字電纜

                       校準球

                  數據處理軟件

可選配置

             “三防”電腦

               GPS傳感器

             換能器固定架

              換能器拖體

              外置蓄電池
