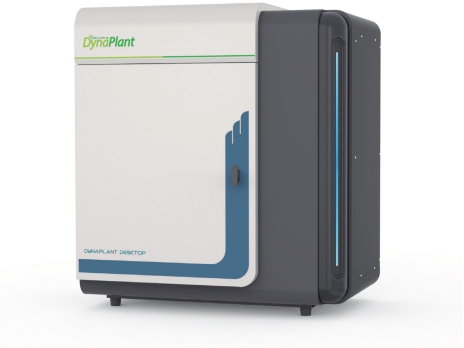

DynaPlant?Desktop 概述
在植物學研究中，受實驗手段所限通常僅能研究植物在某一個時間截面時的靜止狀態，反映的是該時間點 以前全部生物學動態過程的累積效應。然而植物的生長發育是一系列時間 - 空間特異的過程的組合，只有觀察 動態變化過程才能更加全面地認識植物生長發育調控的時空特異性。
DynaPlant? Desktop 通過整合精密環境控制、高精度成像和圖像處理等技術，可以使植物樣品處于設定 的光照環境、溫度環境、濕度環境、氣體環境下，并進行連續動態成像檢測，分析獲取樣品在此期間的生長發育、 基因表達變化情況。
產品特點
產品特點
· 多功能
具有發光成像、熒光成像、熱成像等多種檢測功能
· 雙模式
具有頂置成像和側置成像兩種模式，可對樣品進行全方位檢測
· 條件控制
溫度、濕度、氣體、重力多種環境條件控制功能，可進行復雜處理處理條件下的成像檢測
· 連續動態檢測
可對樣品進行長時間連續動態檢測，突破靜態檢測的束縛
· 自動化成像
設置任務程序，儀器可進行進行無人值守的全自動拍攝任務
· 批量分析
批量自動化分析功能，可對實驗獲取的海量圖片進行自動分析，并直接輸出統計曲線
· 模塊化設計
多種樣品模塊、多種成像模塊，根據實驗需求靈活組合，滿足不同實驗需求
頂置成像
為了兼顧各種不同植物樣品的檢測，DynaPlant? Desktop 提供了頂置和側置兩種成像模式，在兩種檢測模式下均可進行發光成像或熒光成像。

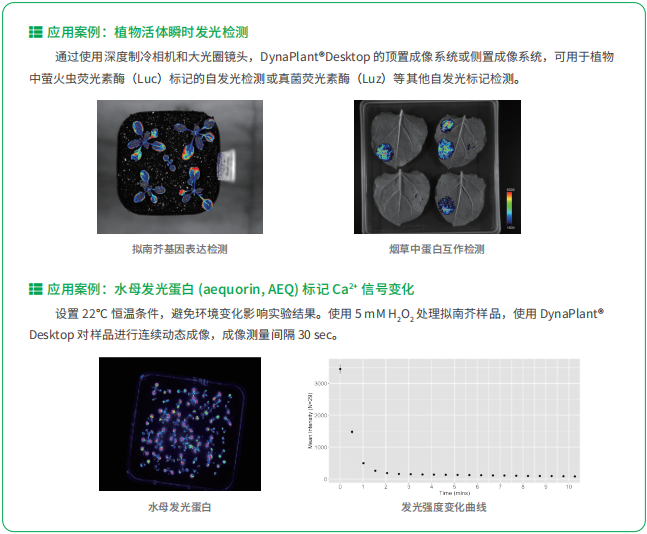

化學發光
在俯頂置成像模式下，成像系統安裝在儀器頂部進行成像，可用于小型植物幼苗、成株或水平培養皿成像。
高靈敏度相機：頂置成像使用深度制冷的大尺寸 CCD 相機，
檢測靈敏度高，視野廣，圖像細節更清晰。
大光圈鏡頭：使用 F0.80 超大光圈定焦鏡頭，比 F0.95 鏡頭通光量增加 40%，電動伺服對焦，可重復精確定位。
熒光
熒光激發光采用鵝頸管光纖和大功率 LED 光源，減少背景熒光的產生，獲得純凈的熒光信號。
光源類型：60 瓦大功率長壽命連續波長 LED 激發光源，壽命
是傳統鹵素燈光源的十倍以上。
光源調節：400-700nm 連續波長，0-100% 強度連續可調。
濾光片輪：自動切換大通光口徑濾光片輪，可滿足植物全部常用熒光檢測需求。
激發方式：光纖導光設計，并可調整激發光斑直徑，可獲得波長更純凈的激發光。

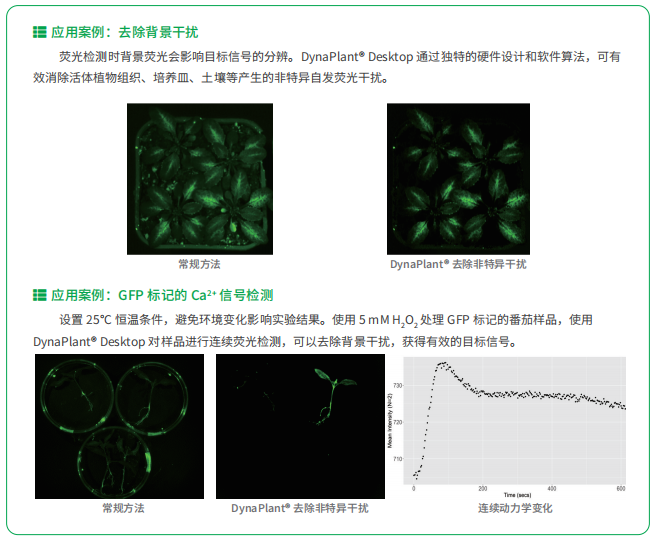

背景過濾：獨特的光路設計，過濾熒光背景干擾，可有效消除活體植物組織、培養皿、土壤等產生的非特異自發熒光干擾，顯著提高信噪比。
熱成像

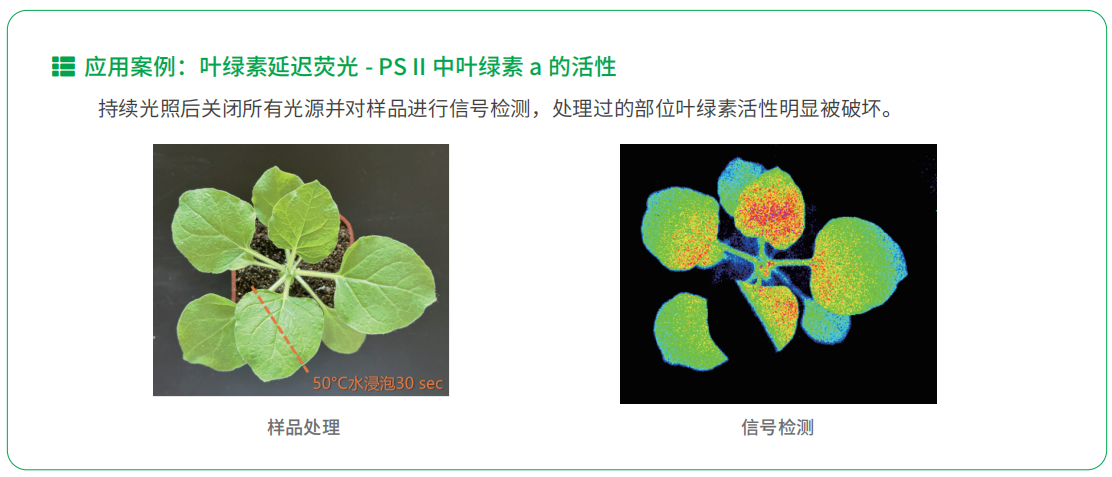

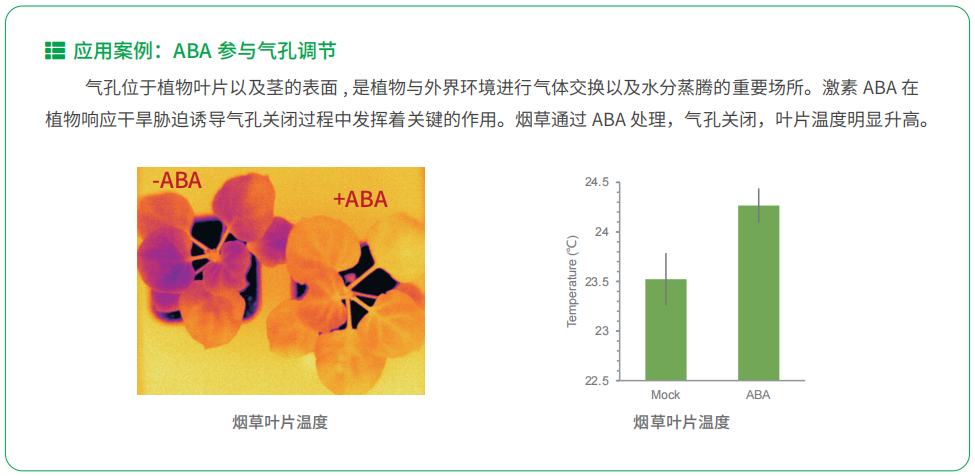

儀器頂部可以配置熱成像模塊，獨特的相機切換組件可在多種成像功能模塊之間自動切快速切換，并維持 內腔嚴格避光。通過紅外熱成像技術，可以連續、非接觸式地測量葉片溫度，進行植物脅迫研究、蒸騰作用研 究、氣孔調節研究等。
檢測器：使用焦平面陣列 FPA 檢測器，分辨率 640×480。
高靈敏：響應波長 7.5μm-14μm，熱靈敏度優于 0.03℃。
寬范圍：可檢測范圍寬至 -20℃~150℃。
電動調整成像視野
儀器內置電動升降載物臺，可調電動調整樣品位置和成像視 野，以適應不同規格的樣品，滿足不同實驗的需求。
控制方式：軟件控制自動升降。
大尺寸內腔：內腔總容積 700×580×680 mm，可以容納 更多大尺寸的植物樣品，或更多的樣品數量。
尺寸可擴展：可根據樣品需求定制暗箱尺寸，或針對超大植 株擴展暗室。
側置成像

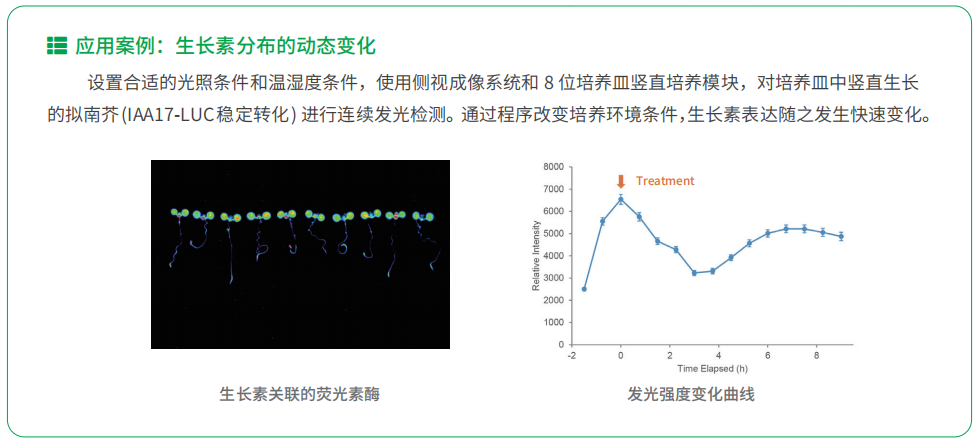

在側置成像模式下，成像系統安裝在儀器側面進行成像，可以在不影響植物生長（如根的向地生長等） 的情況下，觀察植物的根、莖等器官內報告基因的表達情況。
發光和熒光成像
側視成像模塊配備了深度制冷相機和大光圈電動伺服對焦鏡頭，可進行化學發光成像檢測。此外，側置 成像系統還內置了全套濾光片輪系統，可進行熒光樣品成像檢測。
高靈敏度相機：頂置成像使用深度制冷的大尺寸 CCD 相機，檢測靈敏度高，視野廣，圖像細節清晰。
大光圈鏡頭：使用 F0.80 超大光圈定焦鏡頭。
側置濾光片輪：自動切換大通光口徑濾光片輪，可滿足植物全部常用熒光檢測需求。獨特的光路設計， 過濾熒光背景干擾，可有效消除活體植物組織、培養皿、土壤等產生的非特異自發熒光干擾，顯著提高信噪比。

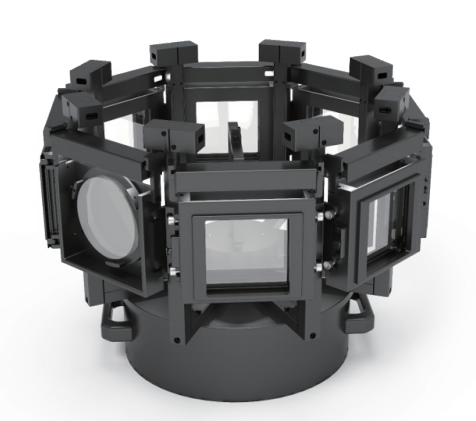

高通量旋轉臺
除了電動升降平臺放置樣品以外，儀器還可以配置高通量旋 轉臺，實現多個樣品的自動切換和高通量檢測。
豎直培養旋轉臺：高精度電控旋轉臺，可垂直放置 8 個培養 皿 , 檢測時自動切換樣品，實現高通量檢測。
獨立培養光源：每個培養皿使用各自獨立的四合一培養光源， 保證每個培養皿中的樣品可以獲得相同的光照條件，保證實驗條 件的一致性。
培養環境控制
在成像過程中，DynaPlant? Desktop可以通過程序設置，完成以下一種或多種實驗條件的自動改變與自由 組合，以實現“真·活體”植物動態成像。

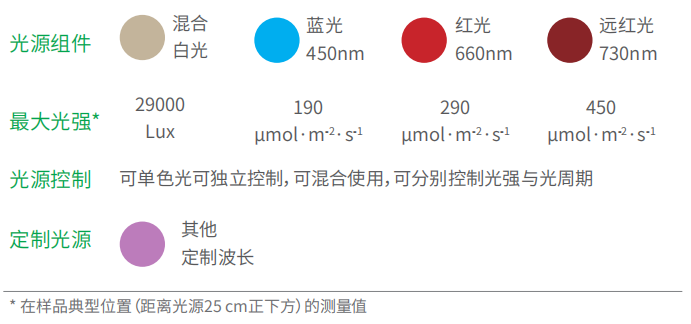

培養光照系統

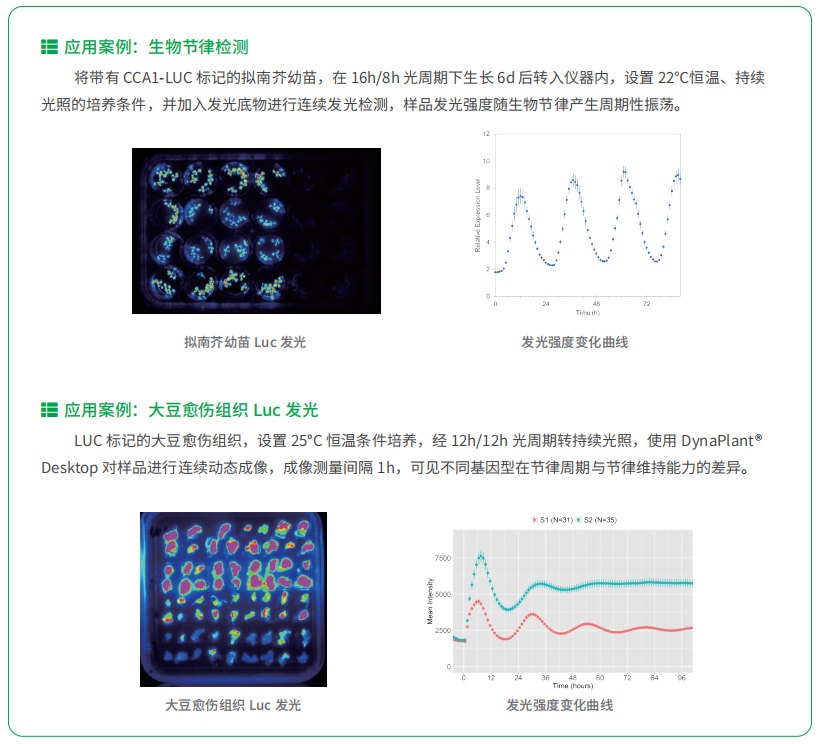

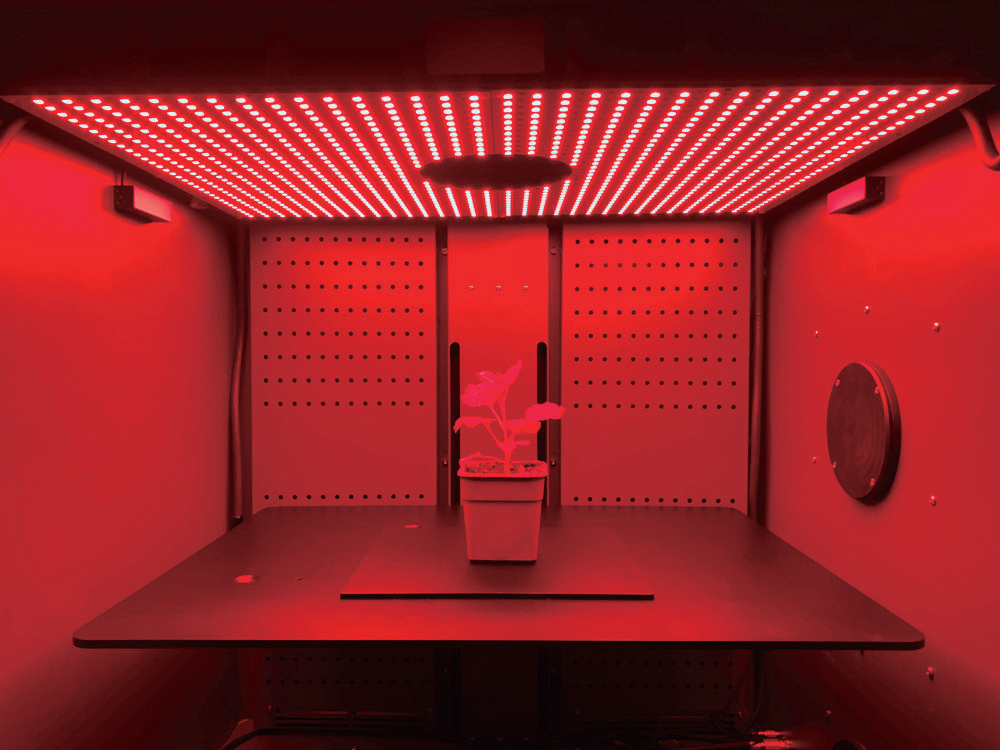

在植物的生物節律和光周期等研究實驗中，通常需要長時間多次捕獲樣本內部目的基因的表達信號，為 保證植物在此期間的生長狀態，DynaPlant? Desktop 的培養光照系統提供了植物生長所需的多種培養光源。 在光源系統中，專門包含了植物生長發育調控必須的 730nm 遠紅光獨立通路，調節 730nm 遠紅光是進行光 形態建成、光受體、避蔭反應等光生物學研究的必備條件。

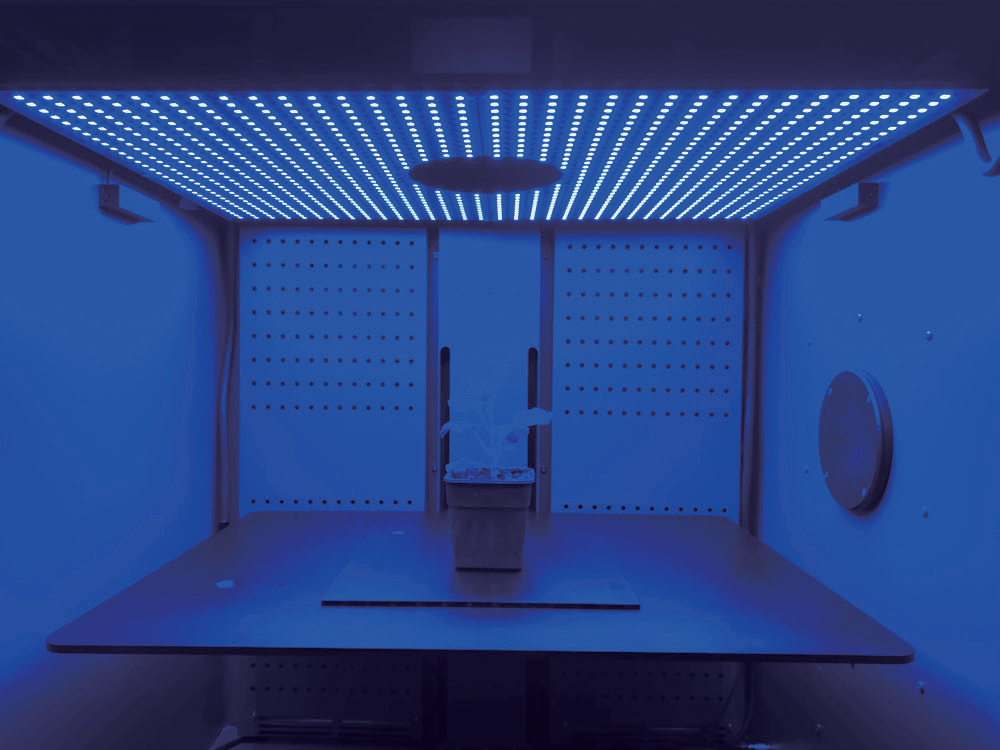

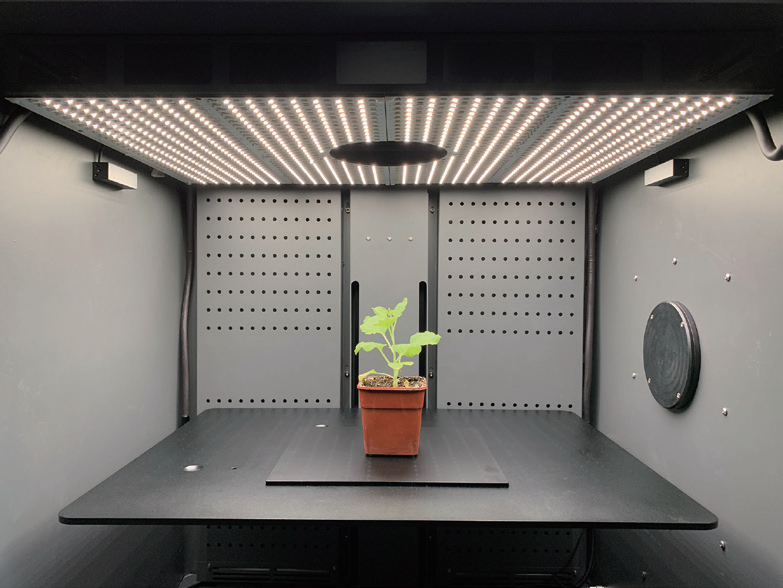

·頂部 LED 照射板，具有多種不同波長的培養光源
·培養光源的光源可以單獨啟用或組合使用
·光源強度、光周期可以在軟件中設置，并由程序自動控制
·用戶還可以根據實驗需要定制其它的組合方案
溫度 & 濕度控制系統
溫度直接影響著植物的光合作用、呼吸作用、蒸騰作用等生理作用，從而影響到植物的萌發和生長。因 此控制植物的生長環境溫度，對植物研究具有重要意義。
DynaPlant? Desktop 提供溫度 & 濕度控制系統，可以控制整個箱體內的氣體環境溫度濕度，在長時間連 續檢測時提供合適的生長環境，并可根據程序定時改變設置。培養箱內置雙循環風路系統，保證溫度均一； 可進行加濕或除濕，以確保環境濕度符合實驗需求，并保證長時間連續成像時鏡頭表面不結露。
氣體控制系統

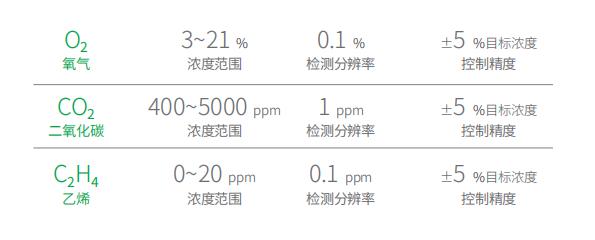

氣體濃度控制組件，通過實時測量氧氣、二氧化碳、乙烯的濃度和實時調節相應氣體的流量，可以控制 儀器箱體內的氧氣、乙烯、二氧化碳氣體濃度，實現缺氧環境及二氧化碳、乙烯的快速處理與快速清除。
重力控制系統

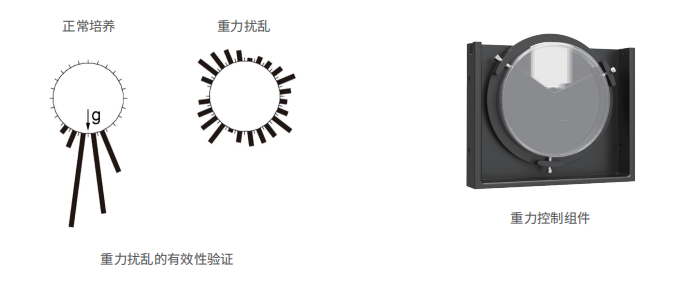

側視模式還可配備旋轉控制組件，可以固定或持續改變樣品在垂直方向的角度，進行重力相關實驗。
定向旋轉模式：按程序設定拍攝樣本旋轉固定角度，進行向重 / 背重性研究，角度控制精度優于 0.1°。
重力擾亂模式：持續低速旋轉擾亂重力方向，模擬失重條件。
模塊化設計
DynaPlant? Desktop 系統各個部件均采用模塊化結構設計，可以根據用戶的實驗需求增減模塊，或定制 新的模塊，加裝在現有平臺上或替換現有組件，以測量新的生長參數，或實現新的實驗條件，如：配置側置 側置成像系統實現側視成像，配置氣體控制系統實現環境氣體控制等。

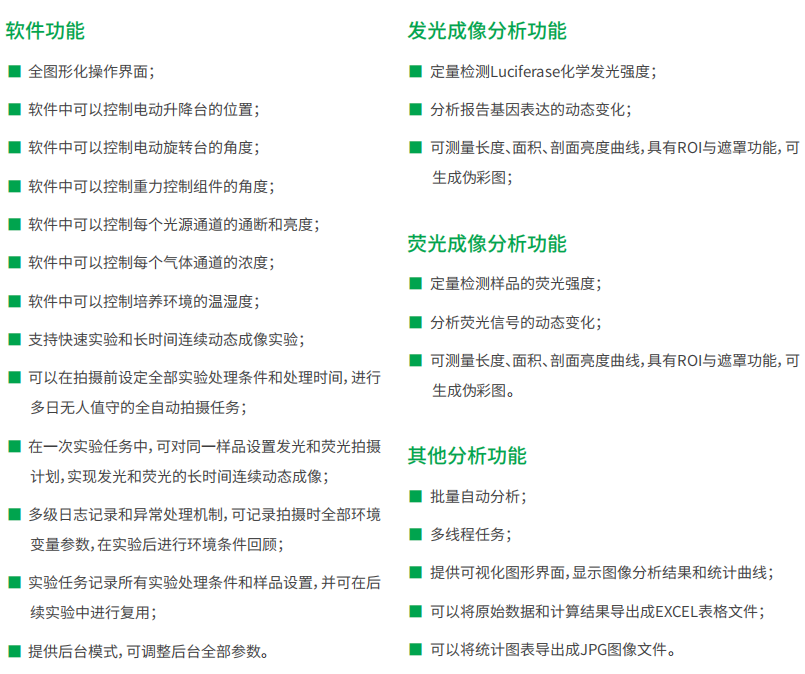

軟件功能
專業友好的軟件系統

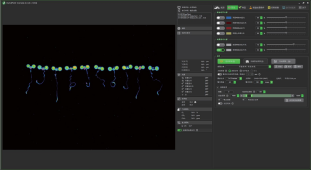

DynaPlant? Desktop 系統配套圖形化拍攝控制臺軟件，調節所有的設置參數。在拍攝前通過計算機快速設定實驗條件和實驗步驟，可以實現無人值守的長時間全自動拍攝任務。
DynaPlant? Desktop 分析軟件可以查看實驗設置與運行日志，可以對采集的圖像進行處理，可以對批量圖像進行自動化批量分析，并生成計算結果和圖表。
